PCB雕刻機

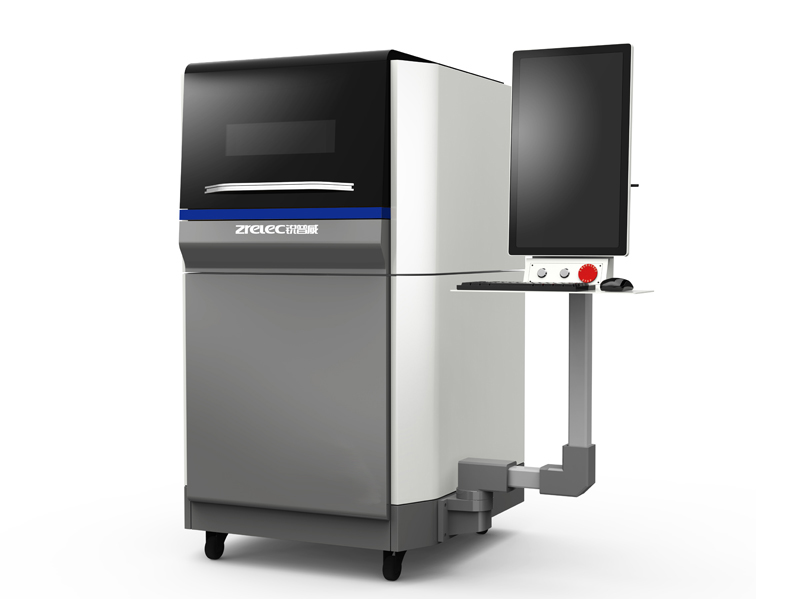

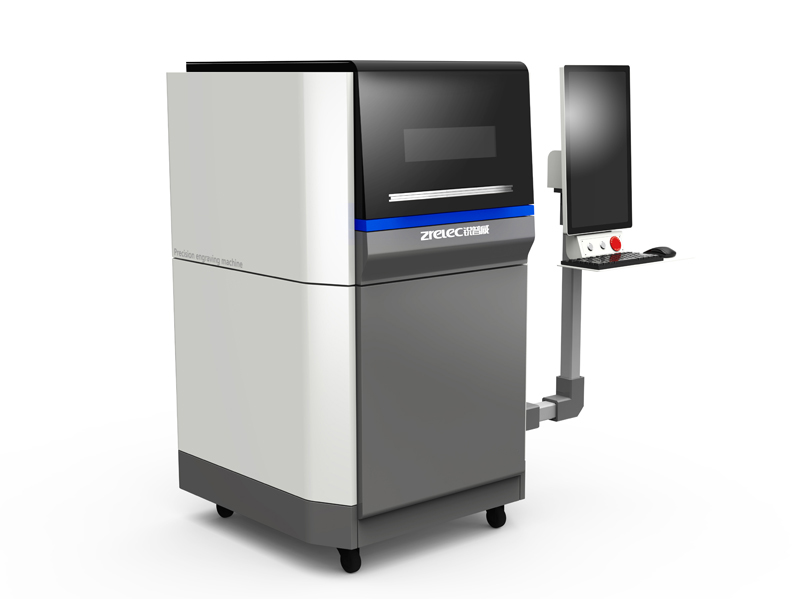

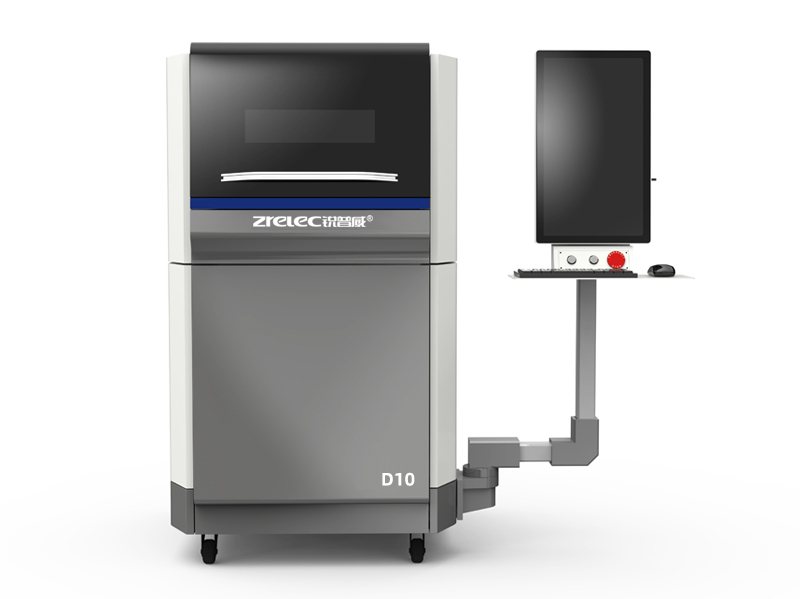

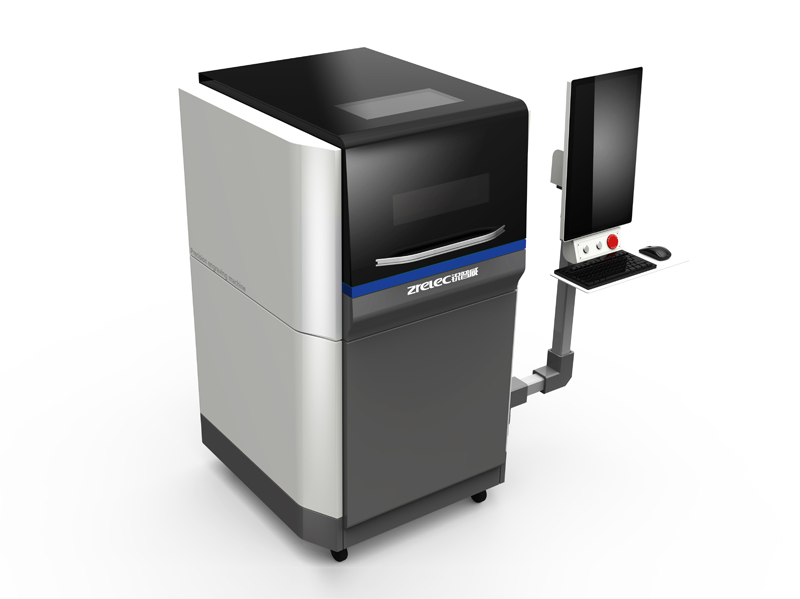

PCB自動換刀雕刻機D10 自動調整下刀刀深

發布時間:2021-06-17人氣:2620


 產品綜述:

采用德國主軸,徑跳小。

控制系統:四軸控制,X/Y軸采用伺服電機驅動,Z/W軸采用步進電機。

自動定深:Z/W軸協調工作,配以同軸深度控制裝置,刀具雕刻深度一致,避免因覆銅板不平導致的加工深度變化。

真空吸附:采用網格真空吸附平臺,解決雙面膠或夾具固定的繁瑣。

激光刀具檢測系統:設備在加工前后都會對刀具進行檢測,檢測分辨率:0.1mm。

刀具庫:18把帶有定位環的刀具,垂直取放刀,獨立刀座。

對刀位:采用黃銅材質,垂直對刀,Z/W軸協調工作,配以同軸深度控制裝置,刀具雕刻深度一致。

吸塵系統:自動吸塵裝置,邊工作邊吸塵,清除加工過程中產生的粉塵。

自動視覺定位:500萬像素相機及鏡頭,觀測板面線路,識別2孔,自動計算出所有孔位置,并可對板面的旋轉、變形進行補償;無需定位孔,鉆孔、割邊方便。

自動換刀系統:18刀位自定義刀具規格,自動刀具選擇功能選擇適合的刀具,激光檢測刀具系統檢測刀具,加工PCB點擊鼠標即可完成。

自動刀具選擇:軟件自動選擇適合的刀具參數,免除人工選擇刀具參數的繁瑣。

自動原點定位:可以從任一位置自動回到設定的原點。

斷點、斷電續雕:設備具有記憶功能,可以從任一百分比開始雕刻,或者雕刻到任一百分比結束。

脫機模擬加工:根據設定的參數,軟件模擬顯示加工過程。具有脫機模擬功能,初學者可以模擬運行,熟悉軟件。

實時顯示加工路徑:加工前首先顯示所有加工路徑,在加工過程中實時顯示當前位置。

擴孔鉆孔:對于孔徑大于0.8mm的孔,用銑刀挖孔,減少換刀次數。

區域雕刻:當產品只需要驗證部分環節時,可以采用區域雕刻,雕刻自己所需的部分電路。

設備具有硬軟件雙限位保護。急停按鈕、安全防護罩。

無線Wifi控制:利用無線Wifi模塊實現遠程聯機,并進行遠程操作控制。(選配)

機器自帶照明功能,安全防護罩設有觀察窗口,方便觀察整個PCB雕刻過程


產品參數:
1)加工面板:單/雙面板
2)主軸:德國主軸
3)主軸轉速(r/min):10000~60000
4)X/Y驅動:伺服電機
5)Z/W驅動:步進電機
6)移動速度(m/min):15
7)加工板面:320x240
8)加工線徑:4
9)加工線距:4
10)鉆孔孔徑:0.15
11)回零誤差:≤0.002
12)鉆孔速度(strokes/min):120
13)刀深調節:自動調節刀深
14)視覺定位系統:500萬像素相機
15)吸塵系統:與主軸同步,邊工作邊吸塵
16)限位保護:軟件限位加硬件限位保護
17)控制方式:嵌入式ARM
18)刀具庫:18刀位,自動換刀
19)通信方式:RS-232/USB
20)軟件兼容格式:Protel 99SE/DXP、Altium Designer、Cam350、Eagle、Pads、Proteus、Auto CAD等EDA軟件
21)安全罩:金屬可視安全防塵罩,立式底柜設計,可以存儲耗材
22)整機功率:500
23)電源:220V/50Hz
24)外形尺寸:800 x 800 x 1460mm
25)重量:220kg




?
